Основной показатель ВЛ в реальном времени - это наибольший ток, при котором линия может функционировать без нарушений правил техники безопасности, целостности материалов и надежности сети. Когда ток в линии увеличивается, проводник нагревается и удлиняется, соответственно стрела провиса увеличивается. Если линия функционирует за пределами максимально допустимой температуры, стрелы провиса могут выходить за допустимые габариты.
Традиционно, фиксированные значения климатических показателей принимают на основании карт территориального районирования с возможностью их уточнения по материалам многолетних наблюдений гидрометеорологических станций и постов наблюдения гидрометеослужбы. Такие показатели основаны на определенных наблюдениях скорости ветра, интенсивности гололедообразования и температуре окружающей среды. Данные показания соответствуют 98% рабочего времени линии. Таким образом, если линия должна функционировать 100% времени при этих фиксированных показателях, её температура будет ниже максимально допустимой 98% времени. В оставшиеся 2% времени система может подвергаться риску превышения допустимых показателей.
Nexans разработал и успешно внедряет систему мониторинга линии электропередачи САТ-1 для получения динамических показателей, позволяющих системе контроля и операторам линии получать и корректировать показатели линии в реальном времени, основываясь на реальных погодных условиях, вместо фиксированных и консервативных представлений.
Использование запатентованных сенсоров нагрузки и уровня солнечного излучения, сотовых модулей связи и усовершенствованных алгоритмов определения показателей дает возможность предлагать САТ-1 как мощный инструмент для максимизации возможностей ВЛ и исключает необходимость дополнительного обследования линии. Обычно, динамические показатели позволяют получать большую пропускную способность линии за 98% рабочего времени линии и позволяют получать 15-30% дополнительной мощности за 95% времени.
Поскольку линии электропередач требуют очень высокого уровня надежности, сети электропередачи без систем мониторинга никогда не могут использоваться на полную мощность.
САТ-1 позволяет осуществлять мониторинг возможностей линий электропередачи в реальном времени, измеряя натяжение провода и параметры окружающей среды, и направляет информацию в Вашу систему EMS/SCADА.
Используя эту информацию, Вы можете оптимизировать нагрузку на линии электропередачи так, что они смогут передавать большую мощность, при этом стрелы провеса не превысят безопасных величин.
Система мониторинга ВЛ САТ-1 позволяет Вам:
безопасно увеличивать передаваемую, мощность на 15-30% с исключением перегрузок
отслеживать изменение стрел провиса по всей линии с точностью 3-6 см;
приводить передаваемые по ЛЭП мощности в соответствие с реальными нагрузками и погодными условиями;
быстро реагировать на непредвиденные ситуации и изменение погодных условий;
избегать ошибочных действий оператора
Основные компоненты САТ-1
1. Датчик измерения натяжения.
Датчики измерения натяжения провода представляют собой тензодатчики, выполненные в корпусе из нержавеющей стали с крепежными отверстиями для установки между изолятором и траверсой
Каждый датчик измеряет натяжение одной подвесной секции. Датчики имеют номиналы: 22,25кН, 44,50кН, 111,25кН и 222,50кН.
2. Датчик измерения излучения
Запатентованный метод моделирования температуры провода.
Учитывает факторы температуры окружающей среды, силы ветра, солнечного излучения.

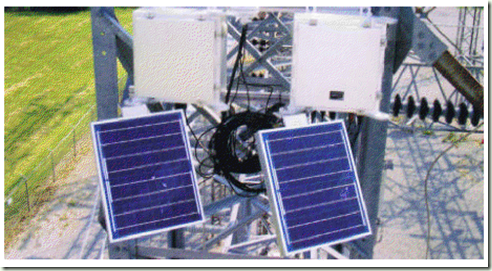

Основной модуль САТ-1.
Влагостойкий алюминиевый корпус блоком электроники.
Солнечная электроустановка и резервная аккумуляторная батарея.
Сотовый модуль для обмена данными.
3. Датчик температуры окружающей среды.
4. Базовая станция CATMaster.
19-ти дюймовое стоечное исполнение для установки на ближайшей ПС.
Преобразует данные для протокола служб EMS.
5. Программный комплекс IntelliCAT под Windows.
Быстрый и простой способ интеграции данных в масштабе реального времени в систему EMS.
Данные отображаются прямо на консоли оператора.
Динамически представляемые данные и своевременные предупреждения в случае перегрузки.
Контроль целостности данных.
Принцип работы САТ-1.
На рисунке показано, как измерения САТ-1 используются для расчета наиболее важных параметров ВЛ: температуры провода, стрел провеса в каждом пролете и передаваемая способность линии.
Увеличение скорости ветра с 0,6 до 1,2 м/с дает возможность увеличить передаваемую мощность на 20-30%. Ветер - одно из самых важных погодных явлений, оказываю щих влияние на режимы эксплуатации. Знание реальных, а не предполагаемых ветровых нагрузок очень важно.
Сильные ветра сопровождаются изменениями окружающей температуры. Обеспечиваются благоприятные условия для эксплуатации в дневное время.
Данные о ветровых нагрузках с метеорологических станций слабо подходят для анализа допустимой токовой нагрузки. Одновременные измерения скорости ветра в двух местах на расстоянии 7 км могут отличаться в два раза. Метеорологические станции обычно расположены на удалении от ВЛ, в отличной от места расположения ВЛ местности, на возвышениях.
Для чего нужны показания в реальном времени?
Оператор может безопасно нагружать линии выше их статического режима.
Оператор будет контролировать пропускную способность каждого участка ВЛ в режиме реального времени.
Линии, оборудованные системой мониторинга, могут функционировать на 100% своих передающих возможностей.
Своевременно давать сигнал на плавку гололеда.
Гарантировать безопасную и надежную работу ВЛ не зависимо от постоянно изменяющихся погодных условий.
Увеличить срок эксплуатации ВЛ.
Наиболее полную информацию о продукции Nexans, ее приобретении, сервисном обслуживании, технические консультации Вы можете получить в ООО «НЕКСАНС Украина», дочернем предприятии концерна NEXANS.
