Работа передвижной электротехнической лаборатории ЭТЛ-ВВ

И Н С Т Р У К Ц И Я по работе на передвижной электротехнической лаборатории ЭТЛ-ВВ.

1. Общие положения.

1.1 Лаборатория передвижная электротехническая смонтирована на базе автомобиля ГАЗ-32213-420 («Газель») и предназначена для проведения наладки воз­душных выключателей, а также для снятия характеристик переключающих устройств (РПН) силовых трансформаторов и автотрансформаторов.

1.2 Данная инструкция является основным документом для правильной эксплуатации, транспортирования, хранения и работы передвижной ЭТЛ-ВВ на ПС Северной ЭС.

1.3 В дополнение к требованиям настоящей инструкции необходимо изучить и выполнять требования следующих инструкций предприятий-изготовителей:

1.3.1. «Электротехническая лаборатория ЭТЛ-ВВ». Руководство по эксплуатации ЭТЛ-ВВ/703.00.00РЭ. Составитель – ООО «Харьковэнергоприбор», г. Харьков.

1.3.2. «Устройство диагностирования высоковольтных выключателей (УДВВ)» (прибор электроизмерительный регистрирующий «Регина»). Инструкция по использованию. Составитель – МЧП «АНИГЕР», г. Киев.[1]

2. Конструкция и принцип работы.

2.1 Оборудование ЭТЛ-ВВ смонтировано в пассажирском салоне микроавтобуса «Газель», лаборатория имеет отделение оператора и аппаратный отсек, которые разделены перегородкой из оргстекла.

2.2 Лаборатория, для проведения наладки воздушных выключателей и осциллографирования работы контакторов РПН, запитывается от сети переменного тока ~220 В через кабель питания (на катушке) длинной 100 м, который оснащён:

- сетевым щитком «АВВ» с защитным автоматическим выключателем (I сраб. - 63 А);

- двумя разъёмами: на катушке и в конце кабеля;

- переходником сетевым с «вилкой» - для подключения к розетке~220 В;

- переходником сетевым с медным контактным наконечником (к нулю) и с зажимом типа «крокодил» (к фазе) – для подключения к сети~220 В в сборке ~380 В;

- удлинителем кабеля питания (без катушки) длинной 50 м, с разъёмами;

- отрезком кабеля от разъёма на катушке питания до выключателя видимого разрыва лаборатории.

2.3 Заземление корпуса лаборатории осуществляется проводником защитного заземления (на катушке) сечением 10 мм², длиной 50 м, который оснащён:

- прозрачной оболочкой,

- медными токосъёмниками (через каждые 4 м) - для присоединения к шине защитного заземления корпуса лаборатории,

- струбциной - для присоединения к контуру заземления подстанции.

2.4 После установки заземления, соединения всех разъёмов в цепи питания и подачи напряжения ~220 В на кабель питания - напряжение к схеме лаборатории подаётся выключателем видимого разрыва (Приложение 1, рис.1, поз.15).

2.5 Подача напряжения на розетки ~220 В, для питания УДВВ «Регина» и компьютера «Ноутбук», обеспечивается включением автоматического выключателя «РОЗЕТКИ».

2.6 В процессе сборки рабочей схемы, в операторском отсеке, на блоке управления, с помощью переключателя режима работы, необходимо выбрать схему, по которой будет работать лаборатория (Приложение 1, рис.2, поз.4). ЭТЛ-ВВ может работать в одной из двух рабочих схем (режимов):

- режим «U» - для снятия характеристик выключателей и устройств РПН;

- режим «I» - для измерения переходных сопротивлений контактов.

2.7 После выбора (переключателем) необходимого режима работы, питание на блок управления подаётся автоматическим выключателем «СЕТЬ», при этом загорается лампа индикации выбранного режима («U» или «I»).

2.8 Включение выбранной схемы (режима) осуществляется нажатием кнопки «ВКЛ»/«СИРЕНА» и вращением рукоятки РНО. Этим самым, в зависимости от выбранного режима, устанавливается необходимое для работы УДВВ «Регина» постоянное напряжение управления электромагнитами (в режиме «U»), либо устанавливается необходимый постоянный ток для измерения переходных сопротивлений контактов (в режиме «I»).

2.9 Для обеспечения безопасности персонала и исключения возможности подачи максимального напряжения (тока) не с нулевого значения, рукоятка регулятора напряжения сблокирована с катушкой магнитного пускателя (блокировка U=0 В). Кроме этого ЭТЛ-ВВ оснащена блокировкой заземления и блокировкой закрытия задних дверей. Эти блокировки приводятся в действие соответствующими концевыми выключателями. Включить выбранную схему лаборатории (нажатием кнопки «ВКЛ»/«СИРЕНА») можно только при выполнении трёх условий:

1) токосъёмник проводника защитного заземления присоединён к шине защитного заземления корпуса автомобиля;

2) задние двери в аппаратный отсек плотно закрыты;

3) рукоятка РНО выведена в крайнее левое положение (до щелчка).

2.10 Для предупреждения членов бригады об опасности предусмотрена световая и звуковая сигнализация: после нажатия кнопки «ВКЛ»/ «СИРЕНА» загорается красный светильник над задними дверями лаборатории;

- в течение времени нажатия этой кнопки непрерывно звучит звуковой сигнал (сирена). Этот звуковой сигнал подаётся при включении рабочей схемы; он также может быть подан и после этого, при включённой рабочей схеме – повторным нажатием кнопки «ВКЛ»/ «СИРЕНА» (в случае необходимости).

2.11 Проводка, приборы и аппараты электротехнической лаборатории защищены от токов короткого замыкания защитным автоматическим выключателем (I сраб. - 63 А) на сетевом щитке «АВВ», который установлен в конце кабеля питания.

2.12 Корпуса приборов и аппаратов, приборная стойка, стойки блоков барабанов (катушек), металлические конструкции в отсеке оператора связаны с корпусом автомобиля, который через шину и проводник защитного заземления присоединяется (струбциной) к заземляющему контуру подстанции.

2.13 Для удобства в лаборатории предусмотрено освещение, как от аккумулятора автомобиля (=12 В), так и от сети ~220 В. В последнем случае, после подачи напряжения ~220 В на кабель питания и включения выключателя видимого разрыва, необходимо на блоке управления включить автоматический выключатель «ОСВЕЩЕНИЕ» (Приложение 1, рис.2, поз.7).

3. Подготовка ЭТЛ-ВВ к работе по снятию характеристик и наладке воздушных выключателей.

3.1 Для допуска бригады по наладке лабораторию установить на подготовленном рабочем месте, на расстоянии не менее 10 м от полюса воздушного выключателя, который подвергается наладке, обеспе­чив безопасные условия выполнения работы и достаточный обзор зоны наладки из окон лаборатории. Перед наладкой выключателя с воздухонаполненным отделителем лабораторию расположить так, чтобы её задние двери были ориентированы в сторону диагностируемого полюса ВВ. Дежурному оперативному персоналу ПС произвести допуск бригады по наряду; оформить допуск в обоих экземплярах наряда. Руководителю работ:

- произвести инструктаж бригады по безопасному проведению работы, использованию инструмента, приборов, приспособлений, гидроподъёмника;

- проверить наличие средств защиты согласно утверждённого перечня, их исправность и даты следующих испытаний;

- проинструктировать бригаду о правильном применении средств защиты;

3.2 Размотать, на необходимое расстояние, верхнюю катушку с проводником защитного заземления на блоке барабанов № 1 (Приложение 1, рис.1, поз.7). Присоединить струбцину проводника защитного заземления к заземляющему контуру ПС. Присоединить токосъёмник этого проводника к шине защитного заземления корпуса ЭТЛ, при этом должна быть нажата кнопка концевого выключателя блокировки заземления (Приложение 1, рис.1, поз.10).

3.3 На безопасном расстоянии от выключателя оградить места возможного приближения людей, на ограждениях вывесить плакаты «Испытание. Опасно для жизни!». Это необходимо выполнять перед началом наладки выключателя с воздухонаполненным отделителем (серии ВВН, ВВШ или ВВ), для которого безопасное расстояние составляет:

- для выключателя 110 - 150 кВ – не менее 50 м,

- для выключателя 330 кВ – не менее 85 м.

3.4 Извлечь из аппаратного отсека защитные сетчатые щитки (для защиты окон автолаборатории) и положить их на землю.

3.5 Размотать нижнюю катушку с кабелем питания на блоке барабанов № 1. Соединить разъём между кабелем питания и сетевым переходником.

3.6 В аппаратном отсеке отрезок кабеля ~220 В, со стороны выключателя видимого разрыва, с помощью разъёма, присоединить к катушке питания.

3.7 Закрыть задние двери.

3.8 Дежурному персоналу ПС произвести подключение сетевого переходника к источнику переменного напряжения ~220 В (к «розетке» ~220 В или к зажимам «НОЛЬ» и «ФАЗА», в сборке ~380 В). При этом, в сборке ~380 В, к зажиму «НОЛЬ» необходимо присоединить провод с медным контактным наконечником (под гайку), а к зажиму «ФАЗА» - провод с зажимом «крокодил».

3.9 Включить поочерёдно: на сетевом щитке «АВВ» кабеля питания – защитный автоматический выключатель; в операторском отсеке на блоке управления - выключатель видимого разрыва (Приложение 1, рис.1, поз.15), автоматический выключатель «СЕТЬ», нажать кнопку «ВКЛ»/ «СИРЕНА» (Приложение 1, рис.2, поз.8 и 10), проверить рабочее состояние блокировки задних дверей и блокировки «U=0 В».

3.10 Рукоятку РНО установить в крайнее левое (нулевое) положение, нажать кнопку «ВЫКЛ», отключить автоматический выключатель «СЕТЬ», отключить выключатель видимого разрыва, открыть задние двери.

3.11 Размотать кабель управления электромагнитами до шкафа управления полюсом выключателя. В аппаратном отсеке: соединить разъём между отрезком кабеля управления (со стороны «Регины») и катушкой кабеля управления электромагнитами.

3.12 Поочередно размотать катушки с токовыми проводами №1 и №2 до полюса выключателя. В аппаратном отсеке: подключить отрезки токовых проводов от катушек №1 и №2 к выводам «+» и «-» схемы постоянного тока (в любой последовательности).

3.13 Поочередно размотать катушки с кабелями «Полу-коса» №1 (каналы 1-7) и «Полу-коса» №2 (каналы 8-14) до полюса выключателя. В аппаратном отсеке: подключить разъёмы отрезков кабелей «Полу-кос» (1-7) и (8-14), идущих от «Регины», к соответствующим разъёмам катушек (согласно нумерации).

3.14 Зафиксировать положение всех катушек механическими замками на стойках блоков барабанов. Уложить все провода в направляющие скобы. Плотно закрыть задние двери, пропустив провода в нижние выходные отверстия.

3.15 Установить защитные сетчатые щитки на те окна автолаборатории, которые обращены к налаживаемому полюсу выключателя (серии ВВН, ВВШ и ВВ).

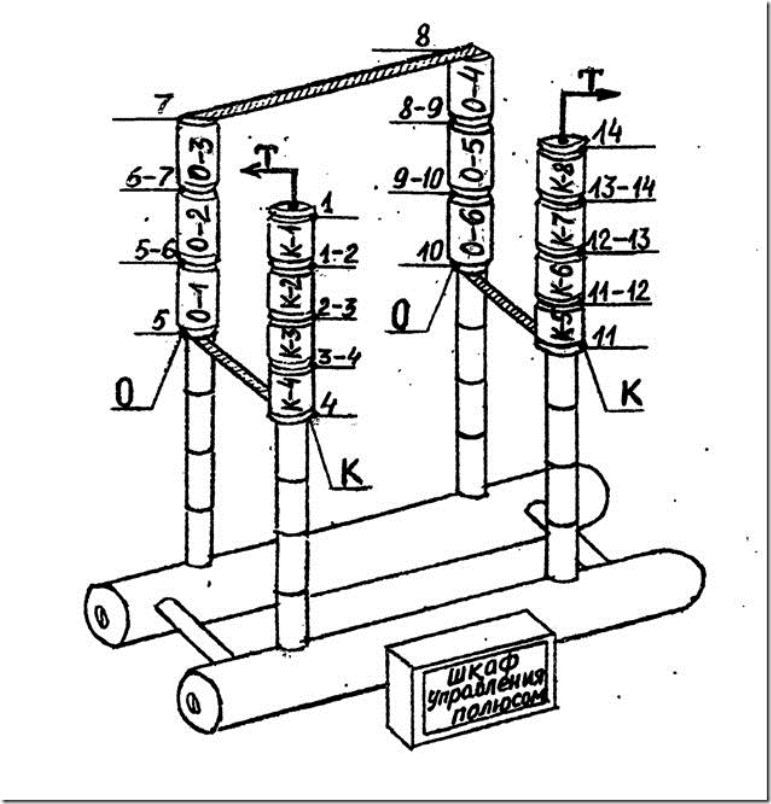

3.16 На полюсе выключателя, при помощи автовышки, удлинители «полу-кос» своими контактными вилками присоединить (под гайку) к фланцам гасительных камер и отделителей (серии ВВН, ВВШ и ВВ) или, отдельными проводами, к контактным разрывам дугогасительных модулей серий ВВБ и ВНВ, в соответствии с нумерацией на «полу-косах» и номерами контактных разрывов токоведущего контура полюса выключателя. (Приложение 2, рис. 1, 2, 3, 4.). После этого, на выключателе серии ВВН, ВВШ или ВВ, каждый удлинитель «полу-косы» аккуратно спустить вниз, предварительно привязав его к токоведущей шине между колонкой камер и колонкой отделителей.

3.17 Удлинители токовых проводов, своими контактными вилками, прикручиваются под гайку к аппаратным выводам полюса выключателя и также опускаются вниз.

3.18 В присутствии персонала РЗА ПС произвести подключение кабеля управления к клеммам полюса выключателя. Подключение кабеля и подготовку схемы управления полюсом выполнить согласно схем РЗА ПС. (Приложение 3 - для выключателей ВВН-154.8, ВВШ-150 Б, ВВН-330.15, ВВ-330 Б).

3.19 Под полюсом выключателя (ВВН, ВВ) соединить разъёмы кабелей «полу-кос» №1 и №2 со своими удлинителями, согласно обозначениям (1-7) и (8-14). (Приложение 2, рис. 1, 2). Под полюсом выключателя серии ВВБ или ВНВ разъёмы кабелей «полу-кос» №1 и №2 соединить с переносным клеммным блоком, согласно обозначениям на этом блоке. После этого присоединить отдельные провода (от дугогасительных модулей) к соответствующим зажимам на переносном клеммном блоке, согласно обозначениям контактных разрывов полюса выключателя (Приложение 2, рис.4).

3.20 Токовые провода №1 и №2, размотанные от лаборатории до полюса выключателя, с удлинителями токовых проводов, которые присоединены к аппаратным выводам полюса выключателя - не соединять.

3.21 УДВВ «Регина» подключается к сети переменного напряжения ~220 В (питающим проводом от разъёма ~220 В на задней панели УДВВ «Регина») через розетку ~220 В, находящуюся на задней панели блока управления, в аппаратном отсеке.

3.22 Компьютер «Ноутбук» подключается к сети переменного напряжения ~220 В через одну из розеток ~220 В, находящуюся на приборной стойке (в салоне оператора, возле выключателя видимого разрыва).

3.23 Разъём RS–232, на передней панели УДВВ «Регина», соединить кабелем с соответствующим разъёмом компьютера “Ноутбук” (на его задней панели).

3.24 На УДВВ «Регина», прибором APPA-82R, измерить сопротивление собранной цепи управления на клеммах «- общ.» и «+ откл.» - при включённом ВВ, либо на клеммах «- общ.» и «+ вкл.» - при отключённом ВВ. При правильном подключении в шкафу управления полюсом, сопротивление цепи должно быть практически равным сопротивлению рабочих обмоток электромагнитов управления (для серий ВВН, ВВ - 10±1,5 Ом). В случае, если измеренное сопротивление близко к нулю – работу по наладке прекратить! Обратиться за помощью к персоналу РЗА ПС. Такую проверку цепей управления необходимо выполнять на каждом полюсе ВВ, перед каждой первой подачей команды на отключение или на включение.

3.25 Включить поочерёдно: выключатель видимого разрыва (Приложение 1, рис.1, поз.15), автоматический выключатель «РОЗЕТКИ» (рис. 2, поз.7).

3.26 Нажать кнопку «Сеть» на передней панели УДВВ «Регина» (Приложение №4). При этом на передней панели УДВВ «Регина» должны загореться зелёные лампочки с номерами замкнутых контактов включённого полюса выключателя. Этим самым проверяется целостность задействованных каналов «полу-кос». После двух длинных гудков загораются лампочки «Сеть» и «Работа». УДВВ «Регина» готово к работе.

3.27 На блоке управления перевести переключатель режима в положение «U» (См. п. 2.6).

3.28 Включить компьютер[2] - на мониторе появляется «рабочий стол» с ярлыками программ. Открыть ярлык “Диагностика выключателей”. Появится окно:

3.29 Индикация · «Связь с УДВВ-1», в этом окне, должна загореться зеленым цветом, после чего можно продолжать дальнейшую работу.

3.30 Курсором выбрать меню “Диагностика”, выбрать подменю “Выбор режима”. Появится окно:

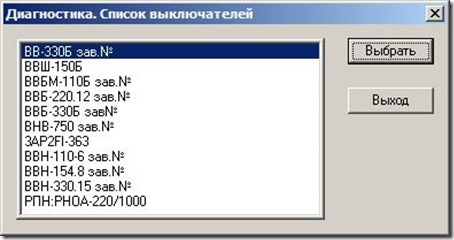

3.31 Из перечня выключателей курсором выбрать нужный тип выключателя. Нажать «Выбрать», в окне “Диагностика. Список выключателей”- открывается окно “Диагностика. Режимы проверки выключателя…(такого-то типа)”.

3.32 Курсором выбрать необходимый режим и нажать на “ОК” в окне “Диагностика. Режимы проверки выключателя… ”. Появится окно с запросом о возможности подачи команды на исполнительный механизм:

4. Порядок работы по снятию характеристик ВВ.

4.1 Включить автоматический выключатель «СЕТЬ» (Приложение 1, рис. 2). Нажать на кнопку «ВКЛ»/ «СИРЕНА», загорится лампа индикации «U», над задними дверями автолаборатории загорится красный светильник световой сигнализациии. Ручкой регулятора напряжения установить необходимое постоянное напряжение для управления электромагнитами. Контроль напряже­ния осуществляется по вольтметру, установленному на блоке управления (Приложение 1, рис.2, поз.2), по его нижней шкале. Включить защитный автомат на передней панели УДВВ «Регина» - над ним загорится красная лампочка «=220 V». Электрическая схема наладки воздушного выключателя готова.

4.2 Повторным нажатием кнопки «ВКЛ»/ «СИРЕНА» оператором подаётся звуковой сигнал, предупреждающий о подаче команды оперирования полюсом.

4.3 Убедиться в возможности подачи команды на управление выключателем (отсутствие людей в опасной зоне, нахождение всех членов бригады в укрытии, правильность всех присоединений, требуемое положение полюса выключателя, наличие необходимого давления воздуха в резервуаре полюса).

4.4 В окне с запросом о возможности подачи команды, нажать “ОК”.

Происходит выполнение операции полюсом выключателя. На мониторе остаётся только окно “Программа диагностики выключателей”. На этом данная операция проверки (диагностики) полюса выключателя заканчивается.

4.5 На «рабочем столе» компьютера выбрать ярлык «Просмотр регинограмм».

Появится окно:

4.6 Открыть список произведенных режимов диагностики выключателей и выбрать интересующий нас режим (последний выполненный режим – в самом верху списка). Справа на мониторе появится информация об этом режиме (тип выключателя, режим проверки, начальное давление при котором производился режим, напряжение на зажимах электромагнитов). На панели инструментов выбрать «Событие».

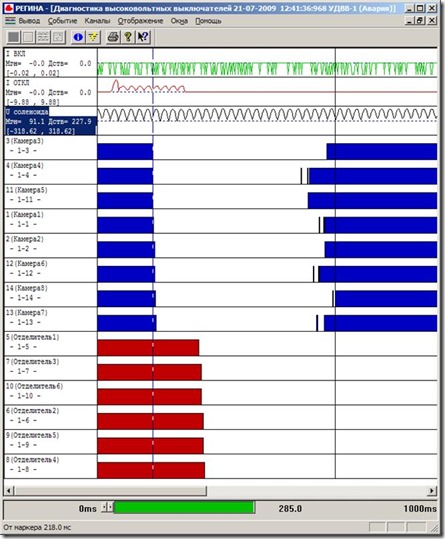

4.7 На мониторе появится окно, с записанной регинограммой, в виде графического изображения работы контактов и импульсов управления. В данном случае это командный импульс на отключение (аналоговый канал - I ОТКЛ.) и процессы происходившие на каждом контактном разрыве дугогасительной камеры и отделителя (дискретные каналы 1 – 14). Очерёдность расположения контактных разрывов соответствует очерёдности первоначального срабатывания элементов камеры и отделителя. U соленоида – выпрямленное (диодным мостом) напряжение сети, интервал между пичками – 10 мс.

4.8 Для определения любого интервала времени курсор установить в начало интересующего нас интервала, нажать левую клавишу. Появится курсор в виде сплошной вертикальной линии, обозначающий начало отсчёта. Нажать правую клавишу, в функциональном окне выбрать строку “Измерение интервала”.

4.9 Обозначаем левой клавишей строку “Измерение интервала”.

Ранее появившийся сплошной вертикальный курсор превратиться в пунктирный.

4.10 Курсор установить в конце интересующего нас интервала. Нажать левую клавишу, конец измеряемого интервала обозначится сплошным вертикальным курсором. В левом нижнем углу монитора появится значение измеренного временного интервала в миллисекундах (218 мс).

4.11 На данном примере измерено время бесконтактной паузы гасительной камеры полюса выключателя ВВ-330 Б (интервал времени от момента размыкания первого до момента последнего вибрационного касания контактов камеры).

4.12 Таким же образом можно измерить все необходимые временные интервалы, на всех регинограммах произведенных режимов наладки, и сравнить их с заводскими нормами для данного типа выключателя.

5. Измерение сопротивления контактов постоянному току.

После того, как все режимы на полюсе выключателя будут проверены, необхо­димо измерить переходные сопротивления контактов токоведущего контура ВВ методом амперметра - вольтметра. Для этого необходимо:

5.1 Включить диагностируемый полюс ВВ.

5.2 Выключить защитный автомат на передней панели УДВВ «Регина» - красная лампочка «=220V» над ним потухнет.

5.3 Снизить напряжение до нуля вращением рукоятки РНО против часовой стрелки.

5.4 На блоке управления: нажать кнопку «ВЫКЛ», отключить автоматический выключатель «СЕТЬ».

5.5 Выключить УДВВ «Регина»(!), отжав на ней кнопку «Сеть».

5.6 Выйти из программы диагностики выключателей или просмотра регинограмм, выключить компьютер «Ноутбук».

5.7 Отключить автоматический выключатель «РОЗЕТКИ» (Приложение 1, рис.2, поз.6).

5.8 На блоке управления перевести переключатель режима в положение «I» (Приложение 1, рис. 2, поз.4).

5.9 Токовые провода №1 и №2, размотанные от лаборатории до полюса выключателя, соединить с удлинителями токовых проводов, которые присоединены к аппаратным выводам полюса выключателя.

5.10 На блоке управления: включить автоматический выключатель «СЕТЬ», нажать на кнопку «ВКЛ»/ «СИРЕНА», загорится лампа индикации «I».

5.11 Ручкой регулятора напряжения установить постоянный ток – 100 А через токоведущий контур полюса выключателя. На блоке управления контроль величины тока осуществляется по щитовому милливольтметру, подключённому к шунту 150 А, 75 мВ (прибор: «Ток, А х 2»). Исходя из этого, для подачи 100 А, необходимо по щитовому милливольтметру выставить 50 делений (Приложение 1, рис.2, поз.1).

5.12 На стационарном клеммном блоке УДВВ «Регина» (в операторском отсеке, возле приборной стойки) измерить милливольтметром М-1109 (или мультиметром APPA-82R) падение напря­жения (мВ=) на контактах гасительных камер, отделителей (дугогасительных модулей), соединительных шин полюса выключателя, согласно маркировке на “Косе” (Приложение 2). Измеренные значения умножить на 10 и получить значения сопротивлений контактов (мкОм).

5.13 По окончании работ по наладке полюса выключателя необходимо:

1) рукояткой РНО снизить ток (режим «I») или напряжение (режим «U») до нуля;

2) на блоке управления:

- нажать кнопку «ВЫКЛ»,

- отключить автоматический выключатель «СЕТЬ»,

- перевести переключатель режима в исходное положение «U»; 3) отключить выключатель видимого разрыва;

4) оперативному персоналу: снять напряжение ~220 В с кабеля питания и отсоединить кабель питания от зажимов «ФАЗА» и «НОЛЬ» в сборке ~380 В;

5) снять защитные сетчатые щитки с окон лаборатории, положить их на землю;

6) открыть задние двери и зафиксировать их упорами;

7) рассоединить все разъёмы в аппаратном отсеке, на кабелях «полу-кос», на токовых проводах и на кабеле питания;

8) при помощи гидроподъёмника отсоединить вилки удлинителей «полу-кос» и вилки удлинителей токовых проводов от токоведущего контура полюса ВВ;

9) отсоединить кабель управления электромагнитами от клеммных зажимов в шкафу управления полюсом. С помощью персонала РЗА ПС восстановить схему управления полюсом (см. Приложение 3 или схему вторичных цепей РЗА ПС).

10) смотать катушки с кабелями, зафиксировать их механическими замками; положить на пол в аппаратном отсеке защитные сетчатые щитки, а на них – смотанные удлинители «полу-кос» и удлинители токовых проводов; собрать и поместить на свои места компьютер, приборы, инструменты, защитные средства.

11) отсоединить провод защитного заземления от контура заземления ПС и от шины защитного заземления корпуса ЭТЛ; смотать катушку заземления.

6. Порядок работы при проверке характеристик переключающих устройств силовых трансформаторов и автотрансформаторов. Осциллографирование работы контактора РПН.

6.1 Выполнить мероприятия по заземлению корпуса ЭТЛ и подачи напряжения ~220 В на кабель питания (см. п.п. 3.2; 3.5; 3.6; 3.7; 3.8).

6.2 Включить выключатель видимого разрыва; на блоке управления: включить автоматический выключатель «РОЗЕТКИ», перевести переключатель режима в положение «U».

6.3 Подготовить компьютер «Ноутбук», УДВВ «Регина», амперметр (10 А), аккумуляторную батарею (6 В), соединительные провода (3 шт.- по 30 м, 2 шт.- по 1 м), контактные щупы, перемычку (1 м).

6.4 Размотать измерительные провода от ЭТЛ-ВВ к проверяемому переключающему устройству. Собрать схему для снятия временных характеристик контактора. (Приложение 5, рис.1).

6.5 До подключения в эту схему УДВВ «Регина» необходимо проверить: какой величины ток будет проходить через контактор. Для этого собрать вначале измерительную схему, в которой цепь тока пройдет только через амперметр, контактор и аккумулятор (без «Регины»). Установить ток порядка 3-9 А (но не более 10 А) регулируя величину напряжения аккумулятора (изменяя количество банок). Разомкнуть токовую цепь. Схема готова к работе.

6.6 Подготовить к работе компьютер «Ноутбук» и УДВВ «Регина». Разъём RS-232 на передней панели УДВВ «Регина» (Приложение 4, рис. 1) соединить кабелем с соответствующим разъёмом компьютера «Ноутбук» (на его задней панели). Подключить компьютер и УДВВ «Регина» к сети ~ 220 В. Нажать кнопку «Сеть» на передней панели УДВВ «Регина» (Приложение 4, рис. 1), после чего, на этой же панели, должны загореться зеленые лампочки «Сеть» и «Работа». УДВВ «Регина» готово к работе.

6.7 Включить компьютер - на мониторе появляется «рабочий стол» с ярлыками программ.

6.8 Выбрать ярлык “ Диагностика выключателя”. После двойного нажатия левой клавиши открывается “ Программа диагностики выключателей”.

6.9 Выбрать строку меню “Диагностика”, открывается в этом же окне подменю “Выбор режима ” и “Режим регистратора”.

6.10 Курсор навести на подменю “Выбор режима”, открыть окно “Диагностика. Список выключателей”.

6.11 В этом перечне выбрать нужный тип переключающего устройства (например, РПН: РНОА-220/1000). Нажать кнопку «Выбрать» - появляется новое окно: «Диагностика. Режимы проверки выключателя РПН: РНОА-220/…», в котором имеется перечень режимов проверки (например: режим 1, режим 2 и т. д.). Названия этих режимов соответствуют продолжительности регистрации «Региной», которая задана в меню «Настройка режимов диагностики». (Например: в 1-ом режиме-1 сек., во 2-ом режиме-2 сек. и т. д.)

6.12 Выбрать необходимый режим проверки кнопкой «ОК» в этом же окне. Появится окно с запросом о подтверждении выполнения и регистрации выбранного режима.

6.13 До того, как режим проверки РПН будет произведен, необходимо замкнуть измерительную цепь, в ней будет протекать исследуемый ток. Путь тока: (+) батареи (+)I1 «Регины» (-)I1 «Регины» амперметр контактные щупы, соединённые перемычкой плечи контакторного моста линейный (или нулевой) вывод регулируемой обмотки трансформатора (-) батареи. (Приложение 5, рис.1). К этому времени контактные щупы, замкнутые между собой перемычкой, должны быть вставлены в направляющие трубки со стороны верхнего фланца погружной части РПН. При этом необходимо убедиться, что контактные щупы плотно вошли в разъёмы втычных контактов контактора. (Приложение 5, рис.2).

6.14 Перед подачей команды на регистрацию работы контактора необходимо, рукояткой ручного привода, перевести РПН в состояние предшествующее срабатыванию контактора (т.е. в этом состоянии должно быть достаточно пол-оборота дальнейшего вращения рукоятки, чтобы сработал механизм контактора).

6.15 После выполнения указанных требований, убедившись, что член бригады у ручного привода готов к переключению, на блоке управления включить автоматический выключатель «СЕТЬ», нажать кнопку «ОК» (в окошке с запросом о подтверждении выполнения команды) и одновременно сосредоточить внимание на лампочке «Диагностика» передней панели «Регины». Спустя 1-2 сек., после подачи «Региной» звукового сигнала, загорится лампочка «Диагностика» (красная). В момент загорания лампочки - подать команду (звуковой сигнал - нажатием кнопки «ВКЛ»/ «СИРЕНА») члену бригады для вращения рукоятки ручного привода РПН (для срабатывания контактора). Если переключение производится кнопкой электрического привода, то сигнал члену бригады подать одновременно с нажатием кнопки «ОК» в окне запроса. Если, в параметрах режима проверки (в меню «Настройка режимов диагностики»), время регистрации было выставлено в переделах 2-3 сек, то этого интервала времени достаточно, чтобы исследуемое событие (изменение тока при переключении) было зарегистрировано «Региной».

Примечание: автоматический выключатель «СЕТЬ», на блоке управления, включается только для возможности подачи звукового сигнала - нажатием кнопки «ВКЛ»/ «СИРЕНА». После нажатия этой кнопки включается одна из выбранных схем (режим «U»). Так как для данной работы не требуется подавать постоянное напряжение на клеммы «+» и «-» =220 V «Регины» (нет электромагнитов управления), то рукоятку РНО необходимо оставить в крайнем левом (нулевом) положении.

6.16 После того, как режим проверки произведен, необходимо разомкнуть цепь измерительного тока. После считывания компьютером информации о событии с УДВВ «Регина», открыть полученную регинограмму работы контактора. Для этого необходимо выйти из «Программы диагностики выключателей», войти в «Просмотр регинограмм» и в меню РЕГИНА - [Конфигурация]. Далее в списке событий «Диагностика высоковольтных выключателей» выбрать событие, записанное последним (в самом верху списка событий).

6.17 После каждой регистрации работы контактора необходимо фиксировать в рабочей тетради, какому времени в списке событий соответствует каждое произведенное переключение РПН. Например: Ф-А. Переключение из 5-го в 6-е – 11.45.26 (часов, минут, секунд). На панели инструментов выбрать ярлык «Событие», перед нами появится регинограмма работы контактора, на которой помимо задействованного аналогового канала – элемента I 1, будут ненужные элементы: I ВКЛ, I ОТКЛ, U соленоида, I 2, I 3, I 4, которые можно спрятать. Для этого необходимо обозначить ненужный элемент (в левом столбце), выбрать закладку «Каналы» и в открывшемся окошке нажать на надпись «Спрятать элемент». После того, как будет спрятан каждый ненужный элемент, можно растянуть регинограмму по вертикали и по горизонтали, указав курсором интересующий интервал времени на регинограмме. Для этого необходимо установить курсор на середину интервала «положение мост» полученной осциллограммы (регинограммы). Нажать левую клавишу - появится сплошная вертикальная линия (посередине графика изменения тока I 1). Затем, полосой прокрутки (лифтом) в нижней части экрана, растянуть регинограмму до нужного масштаба (по временной шкале).

6.18 Затем установить курсор на нижний край левого столбца (под обозначением I1), нажатием левой кнопки переместить курсор в самый низ экрана – в результате регинограмма примет максимальный размер по вертикали.

6.19 После этого установить курсор на правый край этого же столбца (I 1), нажать левую кнопку и, не отпуская ее, перевести курсор в крайний левый край экрана - столбец (I 1) примет минимальный размер по ширине на экране компьютера.

6.20 После выше описанных действий осциллограмма (регинограмма) будет иметь необходимый масштаб времени и максимальный размер по вертикали и горизонтали (т.е. на весь экран компьютера).

6.21 Далее, на увеличенной регинограмме, необходимо просмотреть интересующие процессы и временные характеристики (по аналогии с просмотром регинограмм воздушных выключателей), а затем сравнить их с нормами, показанными на типовой осциллограмме работы контактора (Приложение №6) или с нормами и осциллограммами завода-изготовителя.

6.22 При окончании работ по проверке характеристик переключающих устройств необходимо:

1) на блоке управления:

- нажать кнопку «ВЫКЛ»,

- отключить автоматический выключатель «СЕТЬ»,

- оставить переключатель режима в исходном положении «U»;

2) отключить выключатель видимого разрыва;

3) оперативному персоналу: снять напряжение ~220 В с кабеля питания и отсоединить кабель питания от зажимов «ФАЗА» и «НОЛЬ» в сборке ~380 В;

4) разобрать измерительную схему (Приложение 5, рис.1);

5) открыть задние двери и зафиксировать их упорами;

6) вытащить контактные щупы из направляющих трубок (из разъёмов втычных контактов контактора); закрыть верхнюю крышку (люк) контактора РПН (Приложение 5, рис.2).

7) смотать измерительные провода и катушку с кабелем питания;

8) поместить на свои места компьютер, приборы, инструменты, аккумуляторную батарею, щупы, провода, защитные средства.

9) отсоединить провод защитного заземления от контура заземления ПС и от шины защитного заземления корпуса ЭТЛ; смотать катушку заземления.

7. Техническое обслуживание, хранение и транспортирование.

7.1 Все измерительные приборы подлежат периодической по­верке согласно действующего положения.

7.2 Техническое обслуживание автолаборатории производить сог­ласно годового плана-графика профилактического обслуживания оборудования передвижной ЭТЛ-ВВ (Приложение 7).

7.3 Условия хранения ЭТЛ-ВВ должны соответствовать условиям эксплуатации приборов и оборудования, входящих в комплектацию лаборатории.

7.4 Лаборатория должна содержаться в чистоте, не допускать захламлённости кузова ЭТЛ-ВВ.

7.5 Уход и обслуживание в пути следования должны производиться согласно инструкции обслуживания автомобиля.

7.6 Принципиальная электрическая схема лаборатории прилага­ется (Приложение 1, рис.3).

7.7 Перед выездом на объект, а также перед началом работы проверить работоспособность измерительных и комплектую­щих приборов и оборудования, убедиться в надежности крепления оборудования.

7.8 Огнетушитель ОУ-5, в салоне оператора, хранить и эксплуатировать в соответствии с требованиями паспорта завода-изготовителя, один раз в 12 месяцев подвергать контрольному взвешиванию (1 раз в месяц – осмотр).

7.9 Все съёмные приборы, катушки с кабелями, провода, инструменты, принадлежности, защитные средства и огнетушитель должны находиться на своих штатных местах. До начала движения ЭТЛ-ВВ они должны быть закреплены и проверены руководителем работ (старшим в бригаде).

8. Указания мер безопасности.

8.1 Перед началом работ выяснить наличие и величину напряжённости электрического поля на рабочем месте, принять меры по её снижению до уровня ниже 5 кВ/м. Работы по проверке характеристик ВВ, устройств РПН, с применением ЭТЛ-ВВ, выполнять по наряду, в строгом соответствии с требованиями ПБЭЭ (ДНАОП 1.1.10-1.01-97).

8.2 Проверку характеристик ВВ, устройств РПН с применением ЭТЛ-ВВ проводит бригада, в которой руководитель работ должен иметь группу не менее IV, члены бригады - группу не менее III, прошедшие соответствующее обучение.

8.3 В случае применения гидроподъёмника руководитель работ должен иметь группу V и право на безопасное выполнение работ с применением грузоподъёмных машин и механизмов, а член бригады должен иметь права на выполнение работ на высоте и с платформы гидроподъёмника. Гидроподъёмник должен быть заземлён. Токоведущие части над ВВ должны быть отключены и заземлены.

8.4 ЭТЛ-ВВ, диагностируемое оборудование и соединительные провода между ними должны находиться в зоне подготовленного рабочего места.

8.5 Перед присоединением ЭТЛ-ВВ к сети 220 В, следует выполнить защитное заземление. Работа без заземления запрещена!

8.6 Подключение лаборатории к сети 220 В выполняет оперативный персонал ПС. При подключении, сетевой кабель ЭТЛ-ВВ должен быть защищён, установленными в сети предохранителями или автоматическим выключателем. При подключении к сети 220 В в сборке 380 В - соблюдать требования п. 3.8 настоящей инструкции.

8.7 Перед проведением работ необходимо проверить работоспособность блокировок дверей, регулятора РНО, заземления, а также световой и звуковой сигнализаций. Работа с неработающими блокировками запрещена!

8.8 При присоединении проводов на полюс выключателя (исследуемый контактор РПН) – необходимо пользоваться страховочными монтерскими поясами.

8.9 Режимы наладки воздушных выключателей (снятие временных характеристик) производить из операторского отсека ЭТЛ-ВВ, начиная с минимального давления срабатывания данного типа выключателей.

8.10 Запрещается подъём на отключенный выключатель с воздухонаполненным отделителем, когда отделитель и его опорная колонка находятся под давлением сжатого воздуха.

8.11 Перед началом работ по проверке характеристик ВВ цепи управления, сигнализации и обогрева, в шкафах управления полюсов, должны быть отключены.

8.12 При нахождении членов бригады на воздушном выключателе, баки которого находятся под давлением сжатого воздуха, запрещено выполнение каких-либо работ в шкафах управления полюсами и в распределительном шкафу.

8.13 Перед началом работ на выключателе с воздухонаполненным отделителем обязательно надевать защитные сетчатые щитки на окна ЭТЛ-ВВ.

8.14 Команду на выполнение операции выключателем подавать только после того, как члены бригады, не находящиеся в операторском отсеке ЭТЛ-ВВ, будут отведены на безопасное расстояние, предварительно подав звуковой сигнал кнопкой «ВКЛ»/ «СИРЕНА».

8.15 В местах возможного приближения людей, необходимо установить ограждение с предупреждающими плакатами «Испытание. Опасно для жизни!», на безопасном расстоянии от выключателя (См. п. 3.3).

8.16 При работе на ЭТЛ-ВВ следует соблюдать общие требования пожарной безопасности и требования «Инструкции о мерах пожарной безопасности в Северной ЭС».

9. Приложения к инструкции №

Приложение 1

Рис. 1. Схема размещения оборудования ЭТЛ-ВВ в фургоне автомобиля «Газель».

1- отсек водителя; 2- отсек оператора; 3- дверь боковая; 4- принтер; 5- ящик для хранения приборов и проводов; 6- ноутбук; 7- блок барабанов №1; 8- двери задние; 9- выключатель блокировки двери; 10- выключатель блокировки заземления; 11- светильник сигнальный красный; 12- блок барабанов №2; 13- блок барабанов №3; 14- розетки питания ~220 В; 15- выключатель питания видимого разрыва; 16- стойка приборная; 17- РНО; 18-клеммный блок УДВВ «Регина»; 19- рабочее место оператора.

Приложение 1 (продолжение)

Рис. 2. Блок управления ЭТЛ-ВВ (вид спереди).

1- индикатор постоянного тока; 2- индикатор напряжения; 3- лампа индикации режима работы «I»; 4- переключатель режима работы; 5- лампа индикации режима работы «U»; 6- автоматический выключатель питания розеток; 7- автоматический выключатель освещения; 8- автоматический выключатель питания блока управления; 9- лампа индикации «ПЕРЕГРЕВ ДИОДОВ»; 10- кнопка включения подачи питания на РНО и включение звукового сигнала (сирены); 11- лампа индикации готовности подачи питания на РНО; 12- кнопка отключения подачи питания на РНО.

Приложение 1 (продолжение)

Рис. 3. ЭТЛ-ВВ. Схема электрическая принципиальная.

Приложение 2

Рис. 1. Токоведущий контур полюса выключателя ВВ-330 Б (С номерами контактных разрывов).

К – колонка дугогасительных камер;

О – колонка отделителей;

Т – токовые провода для измерений переходных сопротивлений контактов (присоединяются к аппаратным выводам полюса);

1, 1-2, 2-3, 3-4, 4 … - номера проводов на «косе», соответствующие номерам контактных разрывов (контактные зажимы этих проводов присоединяются к фланцам камер и отделителей).

К-1, К-2, …, О-1,О-2, … - номера контактных разрывов полюса выключателя.

Приложение 2 (продолжение)

Рис. 2. Токоведущий контур полюса выключателя ВВН-330.15 (С номерами контактных разрывов и обозначениями проводов ЭТЛ-ВВ).

К – колонка дугогасительных камер;

О – колонка отделителей;

Т – токовые провода для измерений переходных сопротивлений контактов (присоединяются к аппаратным выводам полюса);

1, 1-2, 2-3, 3-4, 4 … - номера проводов на «косе», соответствующие номерам контактных разрывов (контактные зажимы этих проводов присоединяются к фланцам камер и отделителей);

К-1, К-2, …, О-1,О-2, … - номера контактных разрывов полюса выключателя.

ШР – штепсельные разъемы «полу-кос» и токовых проводов.

Приложение 2 (продолжение)

Рис. 3. Полюс выключателя ВВБМ-110 Б и принципиальная схема осциллографирования (снятия регинограмм).

В – ввод; Б – бак (гасительная камера); ГПК – главный подвижный контакт (траверса); ГНК – главный неподвижный контакт; ВПК – вспомогательный подвижный контакт;

ВНК – вспомогательный неподвижный контакт (ГПК и ВПК – на потенциале бака Б);

Rш – шунтирующее сопротивление со спиральным токоведущим элементом, у которого один конец соединён с ГНК (вводом), а другой – с ВНК.( Rш=50±1 Ом);

Т – токовые провода для измерения переходного сопротивления главных контактов (присоединяются к аппаратным выводам полюса);

Р – УДВВ «Регина»; ±(I 1) и ±(I 2) – измерительные токовые (аналоговые) каналы «Регины»; +I 1 и +I 2 – провода присоединяемые к Rш;

ДС – дискретные сигналы (каналы) «косы»; +1 и -1 – провода от первого дискретного канала «косы» (присоединяются к аппаратным выводам полюса);

АБ – аккумуляторная батарея (12÷24 В); +АБ – провод присоединяемый к баку Б;

Перед началом наладки необходимо: в баке отсоединить перемычку (шинку) между Rш и ГНК, присоединить к сопротивлениям Rш провода +I 1 и +I 2 и вывести их наружу.*

+АБ присоединить к внешней поверхности бака (под гайку на смотровом люке).

В результате, в отключённом положении выключателя, учитывая, что ВНК вместе с Rш – отсоединены от вводов, имеют место три исследуемых контактных разрыва: /Левый ввод – Правый ввод/, /ВНК – ВПК/ (слева) и /ВНК – ВПК/ (справа).

*- Провода +I 1 и +I 2 выводятся из бака наружу через специально подготовленную спускную пробку, имеющую сквозное отверстие, которое заполнено эпоксидной смолой. Эта спускная пробка вкручивается в бак вместе с проходящими через неё проводами, после чего эти провода присоединяются к резисторам Rш.

Приложение 2 (продолжение)

Рис. 4. Полюс выключателя ВВБ-330 Б (ВВД-330 Б, ВВДМ-330 Б).

Т – токовые провода для измерений переходных сопротивлений контактов (присоединяются к аппаратным выводам полюса);

1, 1-2, 2-3, 3-4, 4 - номера проводов для дискретных каналов «косы», соответствующие номерам контактных разрывов (контактные зажимы этих проводов по отдельности присоединяются к аппаратным выводам дугогасительных модулей).

Полюс состоит из четырёх дугогасительных модулей, каждый из которых аналогичен модулю ВВБМ-110 Б, но не имеет шунтирующих сопротивлений и вспомогательных контактов. Каждый модуль имеет только по одному двухразрывному главному контакту (траверса).

Следовательно, при наладке, каждый модуль ВВБ(ВВД, ВВДМ)-330 Б можно рассматривать как отдельный контактный разрыв в токоведущем контуре полюса. Эти контактные разрывы расположены последовательно и соединены гибкими шинами.
Приложение 3

1. Подключение кабеля управления в шкафу управления полюсом выключателей ВВН-330.15, ВВН-154.8, ВВШ-150 Б.



В таблице - номера клемм и проводов, которые нужно разъединять на время наладки.

• - Место подключения концов управляющего кабеля.

- Перемычки, которые сохраняются на своих местах.

- Перемычка, которую необходимо устанавливать на время наладки.

(Только на тех полюсах где этой перемычки нет – на полюсах Ф-А и Ф-В).

- Связь указанных клемм через контакты СБК.

Все остальные клеммы, провода, перемычки - не трогаем (не разъединяем).

После окончания наладки полюса: отсоединить концы кабеля управления; соединить со своими клеммами отсоединенные нами провода; убрать установленную нами перемычку. (Если перемычка стояла раньше – ее оставляем).

2. Подключение кабеля управления в шкафу управления полюсом выключателя ВВ-330 Б. (Все обозначения аналогичны обозначениям в п.1).





Приложение 4

Рис. 1. Передняя панель УДВВ «Регина»

Рис.2. Схема подключения с наименованиями клемм и разъёмов УДВВ «Регина» (Показаны клеммы и разъёмы, к которым присоединяются соответствующие провода).

Приложение 5

Рис.1. Электрическая схема для снятия временных характеристик работы контактора переключающих устройств типа РНОА-110/1000, РНОА-220/1000, РНОА-35/1000.

I₁ – измерительный канал постоянного тока на передней панели УДВВ «Регина» (для осциллографирования работы контактора); Б – аккумуляторная батарея; А – амперметр (шкала 10 А); I – II –контактные щупы ; 1,2 – разъемы втычных контактов контактора; 3 – линейный (нулевой) вывод регулируемой обмотки трансформатора; П – перемычка соединяющая контактные щупы.

Приложение 5 (продолжение)

Рис.2. РПН с одним механизмом контактора. Типы: РНОА-110/1000, РНОА-220/1000, РНОА-35/1000. Вид сверху, после снятия верхней крышки (люка контактора).

I, II - контактные щупы, присоединяемые к плечам контактора; 1- направляющая трубка для ввода контактного щупа присоединяемого к нечетному плечу контактора; 2 - направляющая трубка для ввода контактного щупа присоединяемого к четному плечу.

Приложение 6

Приложение 7

Годовой план-график профилактического обслуживания

оборудования передвижной ЭТЛ-ВВ.

[1] Перед началом эксплуатации УДВВ «Регина» необходимо выполнить указания этой инструкции по созданию режимов проверки выключателей.

[2] Пользователь должен обладать навыками работы в системе «Windows», ориентироваться в пиктограммах на панели инструментов.

PS Вам нужна мебель из натурального массива дерева, экологически чистая и прочная? Обращайтесь к лучшим белорусским мастерам мебельщикам, чтобы  купить кухню отличного качества
